Ölhydraulische Dämpfer
„Hydraulisches Dämpfen von Bewegungen & Schwingungen.“
Überall dort, wo Bewegungen komfortabel, kontrolliert und gedämpft in definierte Endlagen bewegt oder Maschinenkomponenten von Schwingungen befreit werden sollen, sind ölhydraulische Bewegungs- und Schwingungsdämpfer Ihre ideale Produktlösung. Neben unserem umfangreichen Standard-Lieferprogramm bieten wir Ihnen zudem anwendungsbezogene und kundenspezifische Dämpfer-Lösungen. Gerne helfen wir Ihnen bei der Auswahl Ihres Produktes weiter.
Lieferprogramm
Neben unserem umfangreichen Standard-Lieferprogramm bieten wir Ihnen zudem anwendungsbezogene und kundenspezifische Dämpfer-Lösungen. Ein Mehrwert für Ihre Anwendung durch und durch. Gerne helfen wir Ihnen bei der Auswahl Ihres Produktes weiter.

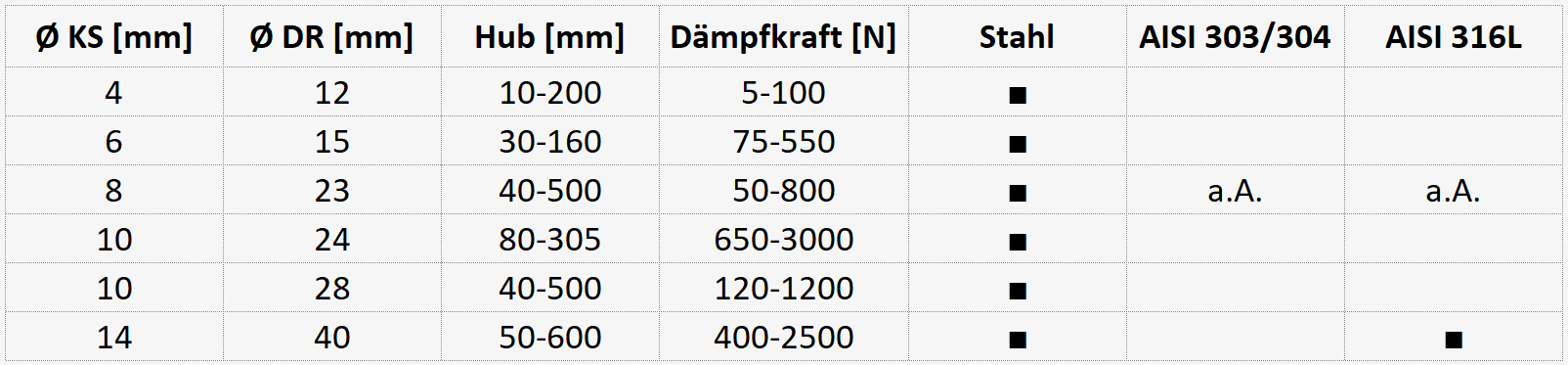

| Ø KS [mm] | Ø DR [mm] | Hub [mm] | Dämpfkraft [N] | Stahl | AISI 303/304 | AISI 316L |
| 4 | 12 | 10-200 | 5-100 | ■ | ||
| 6 | 15 | 30-160 | 75-550 | ■ | ||
| 8 | 23 | 40-500 | 50-800 | ■ | a.A. | a.A. |
| 10 | 24 | 80-305 | 650-3000 | ■ | ||
| 10 | 28 | 40-500 | 120-1200 | ■ | ||
| 14 | 40 | 50-600 | 400-2500 | ■ | ■ |
Produktvarianten
Ein umfangreiches Portfolio mit unterschiedlichen Funktionen & Eigenschaften steht Ihnen zur Verfügung. Bitte wählen Sie eine Produktvariante, entsprechend Ihren Funktionswünschen und Anwendungsanforderungen, aus.
Einbauempfehlungen & Hinweise

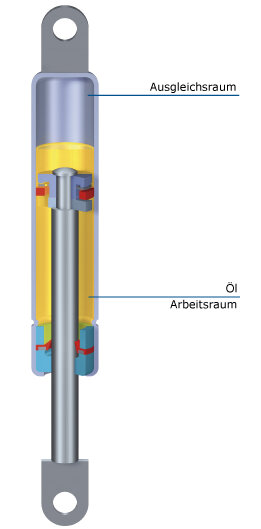

Der ölhydraulische Dämpfer ist ein geschlossenes Dämpfungselement, bestehend aus Druckrohr, Kolbenstange mit Dämpferkolben, Dichtungs- und Führungselement sowie geeigneten Anschlüssen zur Montage des Dämpfers. Das Dämpferdruckrohr ist mit Öl gefüllt. Beim Ein- und Ausfahren des Dämpfers strömt das Öl durch den Kolben, durch den Strömungswiderstand wird eine definierte Dämpfkraft in Zug- und/ oder Druckrichtung erzeugt. Über die Bestückung des Dämpferkolbens sowie die Viskosität des Öls lassen sich unterschiedliche Dämpfkräfte sowie Dämpfcharakteristiken abbilden.
Um die Lebensdauer ölhydraulischer Dämpfer nicht zu beeinträchtigen, dürfen diese keine Verkantungen, Biege- oder Querkräfte erfahren. Diesbezüglich bieten wir Ihnen geeignete Anschlussstücke, bspw. Winkelgelenke, um eine verkantungsfreie Anbindung zu ermöglichen.
Die Funktionssicherheit der ölhydraulischen Dämpfer ergibt sich maßgeblich durch die glatte Kolbenstangenoberfläche und durch Dichtungen, die das enthaltene Öl im Inneren des Druckrohres halten. Setzen Sie ölhydraulische Dämpfer keinen Biegebelastungen aus. Ölhydraulische Dämpfer sollten Sie nicht einbauen, wenn Sie durch nachträgliche mechanische Bearbeitung beschädigt wurden. Schweißungen an der Kolbenstange sowie Verunreinigungen oder Farbe auf der Kolbenstange können zum Ausfall führen. Vermeiden Sie Änderungen und Manipulationen, Schlageinwirkung, Zugbelastungen, Erhitzen, Überlackieren oder die Aufdruckentfernung.
Der Standardtemperaturbereich unserer ölhydraulischen Dämpfer liegt zwischen -20°C und +80°C. Selbstverständlich sind auch ölhydraulische Dämpfer für extreme Temperaturbelastungen im Plus- und Minusbereich erhältlich. Im Bedarfsfall sprechen Sie uns gerne an.
Ölhydraulische Dämpfer sind wartungsfrei. Es bedarf keiner Wartung wie bspw. Ölen oder Fetten. Sind die ölhydraulischen Dämpfer auf Ihre Anwendung ausgelegt, arbeiten diese über viele Jahre hinweg störungsfrei.
Sofern Sie ölhydraulische Dämpfer einlagern, sollte dies idealerweise mit nach unten gerichteter Kolbenstange erfolgen. Für eine ausreichend Schmierung der Dichtungskomponenten betätigen Sie den Dämpfer spätestens nach 6 Monaten Lagerung. Vermeiden Sie Beschädigungen. Transportieren Sie ölhydraulische Dämpfer nicht als Schüttgut. Achten Sie zudem darauf, dass die Dämpfer nicht durch dünne Verpackungsfolien oder Klebebänder verunreinigt werden. Sofern ölhydraulische Dämpfer in einer Schutzfolie geliefert werden, ist diese zwingend vor Tätigung eines Ersthubes zu entfernen – Teile der Schutzfolie können ansonsten in das Dichtungspaket eingezogen werden und einen Ausfall des Dämpfers verursachen.
Werden ölhydraulische Dämpfer nicht mehr benötigt, sollten diese umweltgerecht entsorgt werden. Dazu werden Sie kontrolliert geöffnet und das enthaltene Öl wird abgelassen. Genaue Hinweise dazu sind der Spezifikation STAB-Spec. 10009375 zu entnehmen.
Ölhydraulische Dämpfer müssen in Ihrer technischen Auslegung auf die jeweilige Anwendung abgestimmt werden.
Jede Einbausituation stellt spezifische Anforderungen. Die Auswahl des optimalen Dämpfers und deren Anbindung garantiert eine zufriedenstellende, langlebige & sichere Funktion. Wir bieten einen umfassenden Service inkl. Anwendungsberatung sowie Einbauberechnungen und binden Ihre Anwendungsanforderungen und Funktionswünsche spezifisch ein. Von der ersten Idee bis zur Serienreife steht Ihnen das Know-How unseres Teams aus erfahrenen Spezialisten und Anwendungsberatern zur Seite. Fordern Sie uns!
