Gaszugfedern
„Problemlöser bei Platzmangel – Am Zug, wenn es für Gasdruckfedern eng wird.“
Gaszugfedern kommen überall dort zum Einsatz, wo aus Platzgründen nicht auf eine Gasdruckfeder zurückgegriffen werden kann. Gaszugfedern arbeiten nach dem umgekehrten Funktionsprinzip einer Gasdruckfeder, d.h. durch den Gasinnendruck im Zylinder wird die Kolbenstange nach innen gezogen, so dass eine Kraftgebund in Einzugrichtung realisiert wird. Die Gaszugfeder ist im Standard als ungedämpfte und anwendungsspezifisch als gedämpfte Variante verfügbar.
Lieferprogramm
Neben unserem umfangreichen Standard-Lieferprogramm bieten wir Ihnen zudem anwendungsbezogene und kundenspezifische Gaszugfeder-Lösungen. Ein Mehrwert für Ihre Anwendung durch und durch. Gerne helfen wir Ihnen bei der Auswahl Ihres Produktes weiter.

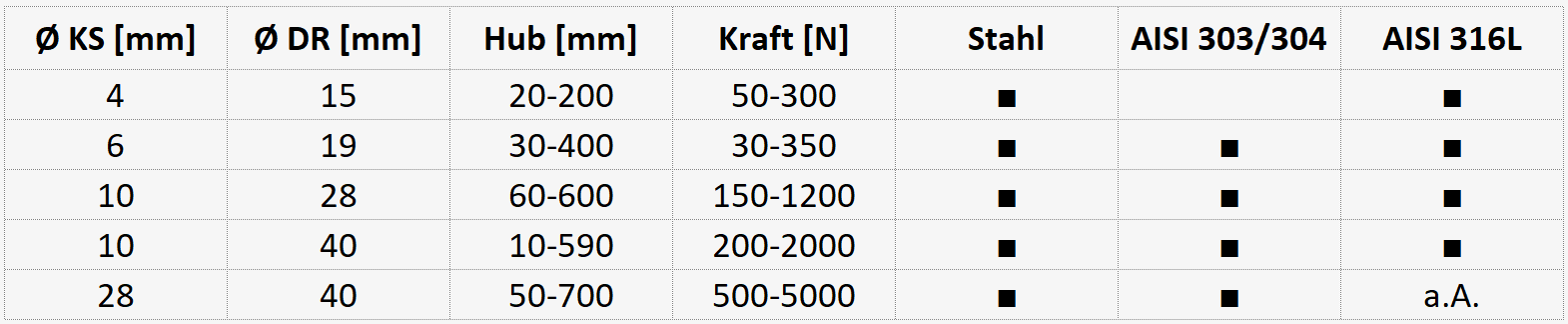

| Ø KS [mm] | Ø DR [mm] | Hub [mm] | Kraft [N] | Stahl | AISI 303/304 | AISI 316L |
| 4 | 15 | 20-200 | 50-300 | ■ | ■ | |
| 6 | 19 | 30-400 | 30-350 | ■ | ■ | ■ |
| 10 | 28 | 60-600 | 150-1200 | ■ | ■ | ■ |
| 10 | 40 | 10-590 | 200-2000 | ■ | ■ | ■ |
| 28 | 40 | 50-700 | 500-5000 | ■ | ■ | a.A. |
Produktvarianten
Ein umfangreiches Portfolio mit unterschiedlichen Funktionen & Eigenschaften steht Ihnen zur Verfügung. Bitte wählen Sie eine Produktvariante, entsprechend Ihren Funktionswünschen und Anwendungsanforderungen, aus.
Einbauempfehlungen & Hinweise

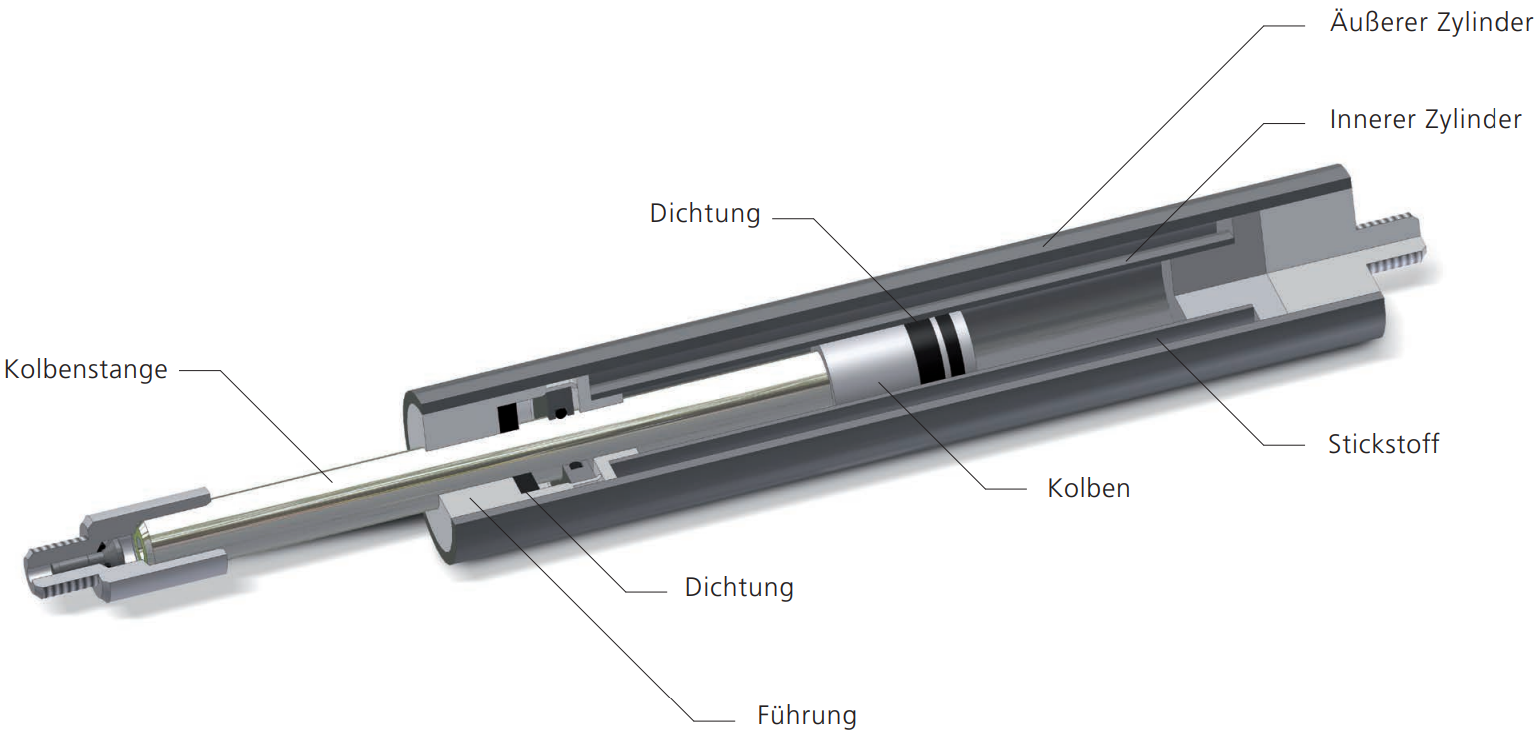

Die Gaszugfeder besteht aus einem Druckrohr inkl. atmosphärischer Bohrung, Kolbenstange mit Kolben, Dichtungs- und Führungselement sowie geeigneten Anschlüssen zur Montage der Gaszugfeder. Die Gaszugfeder wird mit komprimierten Stickstoff befüllt, der Druckrohinnendruck bestimmt die Einzugkraft. Gaszugfedern arbeiten nach dem umgekehrten Funktionsprinzip einer Gasdruckfeder, d.h. durch den Gasdruck wird die Kolbenstange nach innen gezogen. Im unbelasteten Zustand ist die Kolbenstange immer eingefahren.
Um die Lebensdauer einer Gaszugfeder nicht negativ zu beeinträchtigen, dürfen diese keine Verkantungen, Biege- oder Querkräfte erfahren. Diesbezüglich bieten wir Ihnen geeignete Anschlussstücke, bspw. Winkelgelenke, um eine verkantungsfreie Anbindung zu ermöglichen.
Die Funktionssicherheit einer Gaszugfeder ergibt sich maßgeblich durch die glatte Kolbenstangenoberfläche und durch Dichtungen, die den Gasdruck im Inneren des Druckrohres halten. Setzen Sie Gaszugfedern keinen Biegebelastungen aus. Gaszugfedern sollten Sie nicht einbauen, wenn Sie durch nachträgliche mechanische Bearbeitung beschädigt wurden. Schweißungen an der Kolbenstange sowie Verunreinigungen oder Farbe auf der Kolbenstange können zum Ausfall der Gaszugfeder führen. Vermeiden Sie Änderungen und Manipulationen, Schlageinwirkung, Zugbelastungen, Erhitzen, Überlackieren oder die Aufdruckentfernung.
Der Standardtemperaturbereich unserer Gaszugfedern liegt zwischen -20°C und +80°C. Sofern Sie abweichende Anforderungen aufweisen, prüfen wir gerne die Realisierbarkeit. Im Bedarfsfall sprechen Sie uns bitte an.
Gaszugfedern sind wartungsfrei. Es bedarf keiner Wartung wie bspw. Ölen oder Fetten. Sind die Gaszugfedern auf Ihre Anwendung ausgelegt, arbeiten diese über viele Jahre hinweg störungsfrei. Die Lebensdauer der Gaszugfeder wird über den Verfahrweg in Kilometer definiert, Standard-Gaszugfedern sind je nach Bauform auf einen Verfahrweg von 2 bis 5 Kilometer ausgelegt.
Sofern Sie Gaszugfedern einlagern, sollte dies idealerweise mit nach unten gerichteter Kolbenstange erfolgen. Für eine ausreichend Schmierung der Dichtungskomponenten betätigen Sie die Gaszugfeder spätestens nach 6 Monaten Lagerung. Vermeiden Sie Beschädigungen. Transportieren Sie Gaszugfedern nicht als Schüttgut. Achten Sie zudem darauf, dass Gaszugfedern nicht durch dünne Verpackungsfolien oder Klebebänder verunreinigt werden. Sofern Gaszugfedern in einer Schutzfolie geliefert werden, ist diese zwingend vor Tätigung eines Ersthubes zu entfernen – Teile der Schutzfolie können ansonsten in das Dichtungspaket eingezogen werden und einen Ausfall der Gaszugfeder verursachen.
Werden Gaszugfedern nicht mehr benötigt, sollten diese umweltgerecht entsorgt werden. Dazu werden Sie kontrolliert entgast, um das komprimierte Stickstoff sowie das enthaltene Öl abzulassen.
Gaszugfedern müssen in Ihrer technischen Auslegung auf die jeweilige Anwendung abgestimmt werden.
Jede Einbausituation stellt spezifische Anforderungen. Die Auswahl der optimalen Gaszugfeder und deren Anbindung garantiert eine zufriedenstellende, langlebige & sichere Funktion. Wir bieten einen umfassenden Service inkl. Anwendungsberatung sowie Einbauberechnungen und binden Ihre Anwendungsanforderungen und Funktionswünsche spezifisch ein. Von der ersten Idee bis zur Serienreife steht Ihnen das Know-How unseres Teams aus erfahrenen Spezialisten und Anwendungsberatern zur Seite. Fordern Sie uns!
